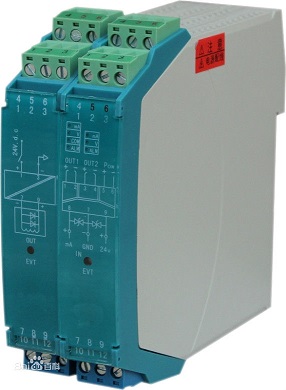

隔離式安全柵的使用方法及注意事項

隔離式安全柵的使用方法及注意事項

使用方法

1． 隔離式安全柵應安裝在非危險場所。

2． 隔離式安全柵通往現場（危險場所）的軟銅導線截面積必須大于0.5mm2。

3． 連接導線的絕緣強度大于500V。

4． 隔離式安全柵本安端（有藍色標記）和非本安端電路配線，不得接錯和混淆。本安導線宜選用藍色作為本安標記。本安導線和非本安導線在匯線槽中應分開鋪設，采用各自保護套管。隔離式安全柵的本安側，不允許混淆有其它電源，包括其它本安電路的電源。

5．隔離式安全柵與一次儀表組成本安安全防爆系統時，必須經國家指定的防爆檢驗機構檢驗認可。WP8000-EX系列隔離式安全柵由國家防爆電氣監督檢驗中心，給出的Co，Lo分布參數是相對與ⅡC級（氫氣級）的最大允許值對于ⅡB級環境可把該參數乘以3，對于ⅡA級環境可把該參數乘以8。傳輸線選用不同規格的電纜時，其本身的電纜參數應予高度重視，不得超過規定值。

6． 對隔離式安全柵進行單獨通電調試時，必須注意隔離式安全柵的型號、電源極性、電壓等級及隔離式安全柵外殼接線端上的標號。

7． 嚴禁用兆歐表測試隔離安全柵端子之間的絕緣性。若要檢查系統線路絕緣性時，應先斷開全部隔離式安全柵接線，否則會引起內部器件損壞。

8． 凡與隔離安全柵相連接的現場儀表，均應為有關防爆部門進行防爆試驗并取得防爆合格證的儀表。

9． 如隔離式安全柵內部模塊損壞需要維修或更換時，原則上應由制造廠承擔。用戶自行維修時，應按照有關的注意事項，具體方法請按照維修的章節進行（本質安全型儀表的維修僅限于所述的范圍進行，其外的維修應與制造廠商量）。經檢修后方能重新投入運行。

10． 隔離式安全柵的安裝、使用和維護應嚴格遵照.GB 3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關條款進行。

11． 取得防爆合格證的產品，不允許隨意更換影響防爆性能的元件或結構

注意事項

1.安全柵應安裝在安全場所，并環境條件能滿足本手冊《通用技術指標》中的“使用條件”的要求。

2.隔離式安全柵本安端（藍色標記）和非本安端電路的接線導線在匯線槽中應分開鋪設，各自采用獨立的保護套管。本安側的配線套管內不允許有其它電源線，包括其本安電路使用的電源線。

3.通往危險場所的導線應選用有藍色標記的本安導線，導線線的軟銅面積必須大于0.5mm2，絕緣強度應大于500V。

4.在對隔離式安全柵進行通電調試前，必須注意隔離式安全柵的型號、接線方法、線路極性等，是否符合設計及產品要求中的規定，否則可能對人身及設備造成傷害。

5.嚴禁用兆歐表測試隔離安全柵端子之間的絕緣強度。如要檢查系統的絕緣強度，應先斷開全部的接線，否則可能引起安全柵內部快速熔斷器熔斷。

6.在現場對安全柵進行編程前，必須先將所有接線斷開再接入編程器，然后通電編程，否則可能引起不良后果。

7.與隔離式安全柵相連的現場儀表，均應通過經國家認定的防爆檢驗部門的防爆試驗、并取得防爆合格證的儀表。

8.在設計、安裝、使用、維護隔離式安全柵時，應同時遵守本產品手冊中的說明及《GB3836.15-2000爆炸性氣體環境用電氣設備 第十五部分：危險場所電氣安裝（煤礦除外）》、《GB50058-1992 爆炸和火災危險環境電力設置設計規范》。

應用優點

① 隔離式安全柵與齊納式安全柵相比，雖然價格要高一些，但是它許多優點和特點還是給用戶帶來許多方便，使越來越多用戶偏向的選擇隔離式安全柵。

② 使用隔離式安全柵，可以將危險區的現場回路信號和安全區回路信號有效隔離。這樣本安自控系統不需要本安接地系統，簡化了本安防爆系統應用時的施工。

③ 使用隔離式安全柵，大大增強了檢測和控制回路的抗干擾能力，提高系統可靠性。

④ 使用隔離式安全柵，允許現場儀表接地，允許現場儀表為非隔離型的。

⑤ 隔離式安全柵有許多保護功能電路，意外損壞的可能性較小，允許現場儀表帶電檢修，這樣可縮短工程開車準備時間和減少停車時間。

⑥ 隔離式安全柵有較強的信號處理能力。如開關量輸入狀態控制、mV、Pt100變?yōu)?～20mA等等。這樣給現場儀表和控制系統的應用提供了更大的方便、合理和有效。

⑦ 當用戶同時應用DCS和ESD時，選用一進二出的安全柵，可以有效地將兩個系統隔離開來，避免系統之間互相影響。

⑧ 回路供電隔離式安全柵既保持有源隔離式安全柵的優點，又有齊納式安全柵一樣的接線方便，不需要另外24V電源供電，特別適合配I/O卡直接供電的DCS系統。
