導讀：HD22005-3A充電模塊是電力電源主要的配置模塊，廣泛應用于小型變電站直流電源中。該系列模塊的原理、外觀尺寸、安裝、維護使用等與HD22010-3系列完全相同，采用強迫風冷模式。...

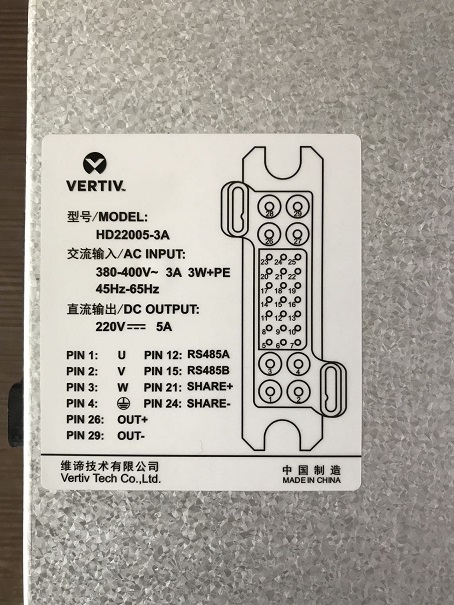

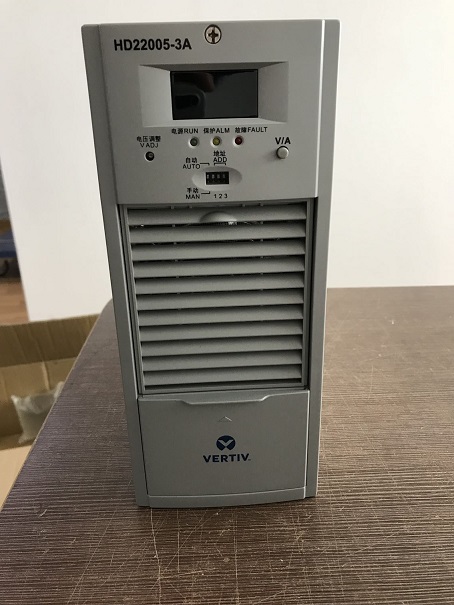

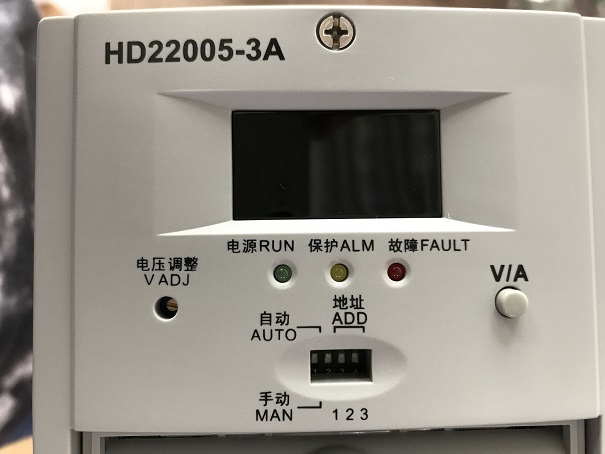

HD22005-3A充電模塊是電力電源主要的配置模塊，廣泛應用于小型變電站直流電源中。該系列模塊的原理、外觀尺寸、安裝、維護使用等與HD22010-3系列完全相同，采用強迫風冷模式。
名稱 | 型號 | 編碼 | 單位 | 定購指南 | 備注 |
充電模塊 | HD22005-3A | 02130560 | PCS | 根據系統要求配置個數 | 自然冷/風冷結合防塵設計 |
充電模塊 | HD11010-3A | 02130556 | PCS | 根據系統要求配置個數 | 自然冷/風冷結合防塵設計 |
類別 | 參數名稱 | HD22005-3A | HD11010-3A | |
輸入特性 | 輸入電壓 | 323V～475V（三相三線制） | 323V～475V（三相三線制） | |
輸入電流 | ≤4A | ≤4A | ||
交流輸入頻率 | 45Hz～65Hz | 45Hz～65Hz | ||
效率 | ≥90% | ≥90% | ||
輸入功率因數 | ≥0.94 | ≥0.94 | ||
輸出特性 | 輸出電壓范圍 | 176V～320V | 87V～160V | |
額定輸出電流 | 5A | 10A | ||
最大輸出電流 | 5.5A | 11A | ||
軟啟動時間 | 3～8秒 | 3～8秒 | ||
輸出恒流范圍 | 10%～110% | 10%～110% | ||
穩流精度（20%限流） | ≤±1% | ≤±1% | ||
紋波系數 | ≤0.1% | ≤0.1% | ||
穩壓精度 | ≤±0.5% | ≤±0.5% | ||
均流不平衡度 | ≤±5%（50%～100%額定負載） | ≤±5%（50%～100%額定負載） | ||
音響噪音 | <55dB | <55dB | ||
保護特性 | 輸出短路回縮 | 回縮電流≤40%額定電流，可自恢復 | ||
輸出過壓保護 | 325±5Vdc | 165±5Vdc | ||
輸入過壓 | 保護點 | 482±6Vac | ||
恢復點 | 460±15Vac | |||
輸入欠壓 | 保護點 | 316±6Vac | ||
恢復點 | 335±10Vac | |||
保護特性 | 缺相保護 | 可恢復 | ||
過溫 | 保護點 | 85℃ | ||
恢復點 | 75℃ | |||
風扇溫度控制 | 風扇啟動點55℃，停轉點38℃ | |||
安規 | 絕緣電阻 | 試驗電壓1000Vdc，輸入端、輸出端對外殼之間以及輸入對輸出之間的絕緣電阻>10MΩ | ||
絕緣強度 | 輸入端、輸出端短接后，在輸入/輸出端與外殼之間施加50Hz、有效值為2000V的交流電壓1分鐘，無擊穿或飛弧現象 | |||
EMC | 靜電放電抗擾性要求 | IEC6100-4-2 Level 3 | ||
快速瞬變電脈沖群抗擾性要求 | IEC61000-4-4 Level 3 | |||
浪涌抗擾性要求 | IEC61000-4-5 Level 3 | |||
由射頻場感應引起的傳導騷擾抗擾性要求 | IEC61000-4-6 Level 3 | |||
工頻磁場抗擾性要求 | IEC61000-4-8 Leve 3 | |||
電壓暫降、短時中斷和電壓漸變抗擾性要求 | IEC61000-4-11 暫降和中斷：0～70%U | |||
大氣壓力 | 70～106kPa | |||
機械參數 | 尺寸（長×寬×高） | 413mm×110mm×257mm | ||
重量 | 6kg | |||
冷卻方式 | 風冷，防塵設計 | |||
